信息編號：S567474

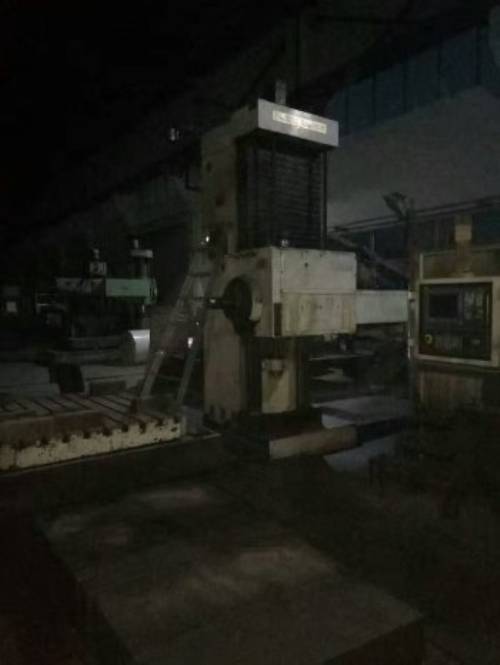

【價格電議】工作臺1600*1800mm，立柱Y軸行程1600，Z軸行程1200，X行程2000，工作臺不帶分度
工作臺1600*1800mm，立柱Y軸行程1600，Z軸行程1200，X行程2000，西門子840D系統，X，Y，Z，B，全帶光柵尺中捷鏜銑床TK6513官方技術參數： TK6513 TKQ6513B工作臺尺寸 mm 1400×1600mm(1600×1800,1800×2000,2000×2000) 1000×1250(1250×1250,1250×1400選項) 工作臺可承受最大載荷 kg 10000 5000 工作臺T型槽 28×9 22×7 主軸直徑 mm 130 110 主軸錐孔 ISO7:24 No50 ISO7:24 No50 主軸轉速 r/min 10-2000 10-2000 主軸最大扭矩 N.m 2500 1300 主軸中心到工作臺面距離 mm 100-1700 30-1530 主軸端面到工作臺中心最小距離 mm 50主軸伸出 - 工作臺橫向行程X mm 2000(3000) 2000(3000) 主軸箱垂直行程Y mm 1600(2000) 1500 立柱縱向行程Z mm 1600(2000) 1200(2000) 主軸行程W mm 800 550 滑枕行程Z1 - 平旋盤滑塊行程U 200 140 工作臺回轉B ° 360 - 進給速度 X，Y，Z mm/min 1-6000 1-6000 W，U mm/min W,U:1-3000 W:1-2000 U:1-1000 B r/min 0-1 0-0.5 快移速度 X，Y，Z m/min 9 9 W，U m/min 3 2.4 B r/min 1 2.5 刀庫容量 40 40 刀柄規格 ISO 7:24 JT50 ISO 7:24 JT50 拉釘標準 LD50D LD50D 主電機功率 kW 22/30 17/22.5 定位精度 X，Y，Z mm ±0.008/全行程(±0.005/全行程，直接測量選項) ±0.008/全行程(±0.005/全行程，直接測量選項) B（4×90°） " ±7.5(±2) ±7.5(±2) 重復定位精度 X，Y，Z mm ±0.005(±0.0025直接測量選項) ±0.005(±0.0025直接測量選項) B（4×90°） " ±2 ±2" 機床外形尺寸（長×寬×高） mm 6900×6300×4700 5555×4155×4078 機床重量 kg 35000/39000 21050/25050 數控系統 SIEMENS 840D(選項FANUC系統18i) SIEMENS 840D(選項FANUC系統18i) 電氣總容量 KVA 70 50
設備在浙江
|
