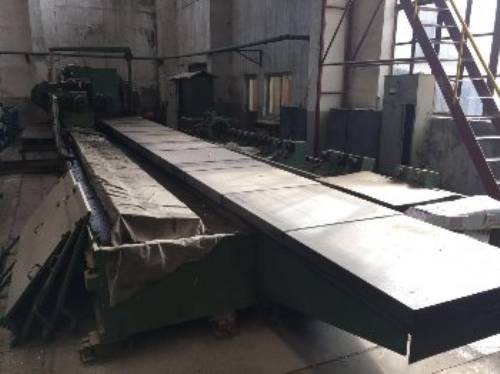

【價格電議】10米外圓磨床，最大磨小直徑800mm，最大加工長度10000mm，在位少用
2003年上海機床廠H247外圓磨床10米外圓磨床，最大磨小直徑800mm，最大加工長度10000mm，在位少用詳細說明主要用途： 本機床專為磨削長筒形零件外圓用。亦可用于磨削大直徑輥面外圓及二級精度鏜桿外圓等長軸類零件。結構特征：a、本機床是砂輪架拖板作縱向往復移動，工件只作旋轉運動。采用前后床身為一體的結構形式，占地面積較小。b、拖板縱向移動為齒輪齒條傳動，移動速度采用歐陸公司調速系統無極調速的直流電機驅動。工件回轉采用西門子直流無極調速系統及30千瓦直流電機驅動。拖板導軌及砂輪架橫向進給導軌均采用螺旋節流式靜壓潤滑。砂輪軸為靜壓軸承支承。c、砂輪線速度為 45m/s,交流變頻控制可無級調至22.5m/s低線速，以適應磨削要求。d、砂輪架進給運動具有手動進給和自動周期進給，砂輪架的快速移動及自動周期進給由電氣控制液壓驅動。主要技術規格及參數：最大磨削直徑×最大磨削長度 800×10000mm 最小磨削直徑 50mm 最大工件重量 6000Kg 中心高 500mm 頂尖距 10000mm 頭尾架頂尖圓錐號 #100公制 工作轉速 5-100轉/分 砂輪線速度 45-22.5m/s 拖板移動速度（無級） 50-500mm/min;300-3000mm/min 砂輪架快速移動量 100mm 尾架頂尖移動量 100mm 砂輪架手輪一轉移動量 2/1mm粗/細 砂輪架手輪一格移動量 0.01/0.005mm粗/細 拖板手輪一轉移動量 1mm 拖板手輪一格移動量 0.005mm 冷卻泵揚程 16m 拖板最小自動換向距離 300mm 占地尺寸 3200×16700mm 機床總重量 45噸
設備在山東
|
