| 信息編號：S314454

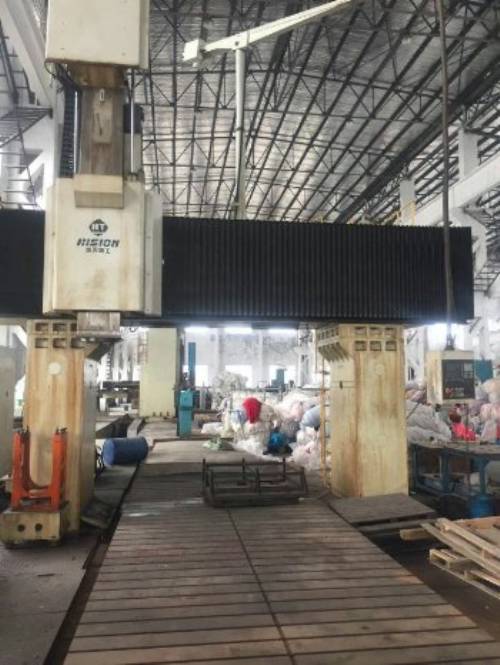

【價格電議】 10年10月設備，工作臺面積2500X8000mm，設備在位。 HTM-35GR系列產品是工作臺移動式定梁龍門加工中心，繼承了傳統龍門機床基礎框架剛性強，結構對稱，穩定性強等優點的基礎上，采用PRO/E三維設計，機床主要結構均采用有限元分析。HTM-35GR系列產品共有3種規格，臺面長度分別為4、6、8米，該系列產品具備銑削、鏜削、鉆削（鉆、擴、鉸）、攻螺紋、锪削等多種加工功能，可選配全閉環光柵尺精密反饋系統、刀具中心冷卻功能、ATC機械手式立臥刀庫、工件自動測量、五面加工功能、4軸/5軸聯動加工功能等，適于能源、航空航天、汽車、印刷、紡織、包裝、交通、軍工、五金橡膠等各種機械加工領域的需求。X軸：工作臺在床身上沿導軌作往復縱向運動；Y軸：滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動；Z軸：滑枕在滑鞍上沿導軌作上下垂直運動；X、Y、Z三個軸的位置反饋均可選配附件光柵尺檢測，實現X、Y、Z軸全閉環控制。u 工作臺（X軸）床身和工作臺均采用高強度無應力鑄鐵，樹脂砂造型。X軸驅動系統采用交流伺服電機驅動，經進口小游隙減速箱降速，通過進口大直徑絲杠帶動工作臺移動，可選配光柵尺閉環檢測。X軸采用進口重載滾柱導軌，密布多個承重滑塊。u 滑鞍(Y軸)滑鞍零件采用高強度優質鑄鐵，樹脂砂造型。橫梁采用階梯式結構，90度導軌布置。Y軸導軌采用多滑塊結構，絲杠設有輔助支撐機構。Y軸傳動系統采用交流伺服電機通過進口小游隙減速箱降速后，直接帶動滾珠絲杠旋轉，實現Y軸的直線往復運動，可選配光柵尺閉環檢測。u 滑枕(Z軸)500×500mm方滑枕結構，滑枕采用高強度無應力鑄鐵，樹脂砂造型，滑枕導軌全包容四面約束。導軌副采用進口貼塑板 中頻淬硬滑動導軌結構，配強力潤滑系統。Z軸驅動系統采用交流伺服電機直接帶動重載荷滾珠絲杠旋轉，可選配光柵尺閉環檢測。主軸采用優質合金鋼，滲碳淬火，主軸軸承組件選用進口高精密軸承。并配置主軸恒溫冷卻系統，主運動為全齒輪傳動，自動換檔實現高、低兩檔速度，在每檔速度內無級調速。主軸功率扭矩圖刀具規格u 液壓系統 液壓系統功能包括滑枕液壓平衡、主軸自動松夾刀，附件銑頭夾緊及松夾刀(可選配)等，系統采用集成化安裝。液壓系統標配自動循環冷卻，液壓系統中采用油面液位報警、***低工作壓力報警等多項安全監控裝置。另外，液壓油箱配有精密過濾裝置。u 潤滑系統 整機的導軌和絲杠均采用集中定時定量潤滑系統，在油路中采用先進的流量繼電器進行油量控制；能夠?qū)Ω鳚櫥c(diǎn)的供油周期和供油量進行調整，并通過電氣系統控制實現全自動集中潤滑。主軸軸承、減速箱和絲杠軸承采用進口高級專用鋰基潤滑脂潤滑，維護保養方便.u 冷卻系統主軸系統/齒輪變速箱均標配恒溫冷卻系統，標配兩種刀具冷卻系統，即切削吹氣裝置(可選配自動換頭功能選項時候無此裝置)和切削液裝置，切削液箱容量1500L左右。u 排屑裝置分布在工作臺兩側各一件螺旋排屑器，端部有鏈板式提升排屑器。u 其他配置說明1.工作區域配照明燈，適應夜間工作。2. 機床配三色燈，提示程序運轉、工作循環完成和故障報警三種信息。3. 床身導軌采用不銹鋼板護罩防護，橫梁導軌采用風琴式防護罩。 設備在海外 |
|
|
